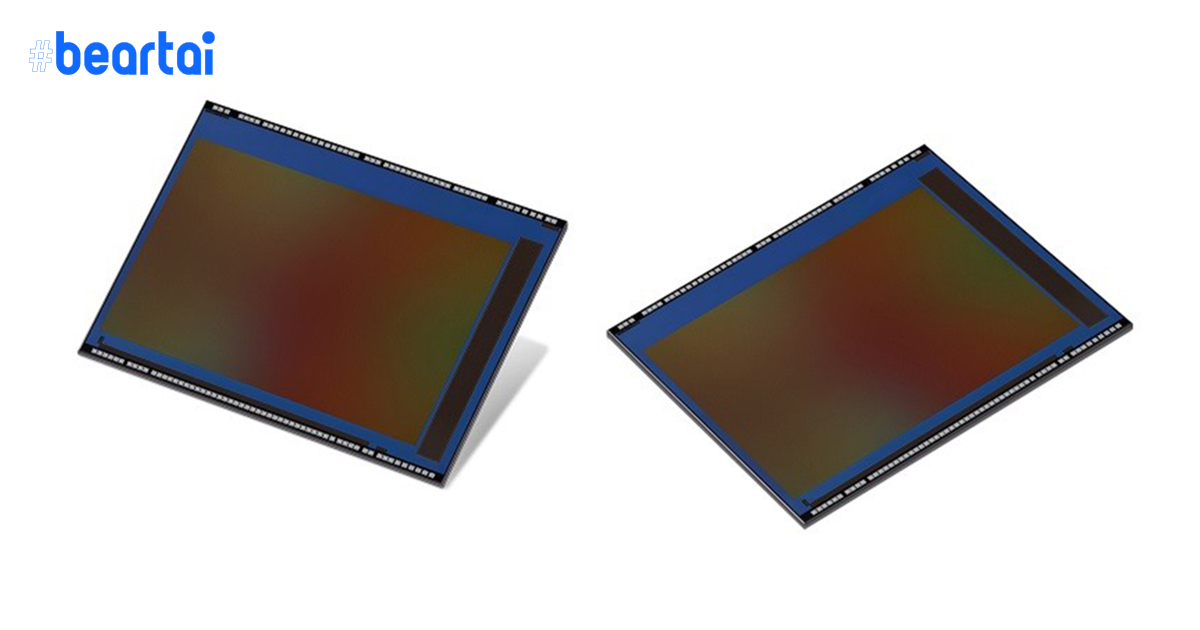

ทีมวิจัยของ Samsung ได้ขึ้นกล่าวเปิดตัวเซนเซอร์ภาพ ความละเอียด 144 ล้านพิกเซล ซึ่งใข้เทคโนโลยีการผลิตระดับ 14 นาโนเมตร FinFET ภายในงานประชุม IEDM (The International Electron Devices Meeting : การประชุมอุปกรณ์อิเลคตรอนนานาชาติ) ประจำปี 2019

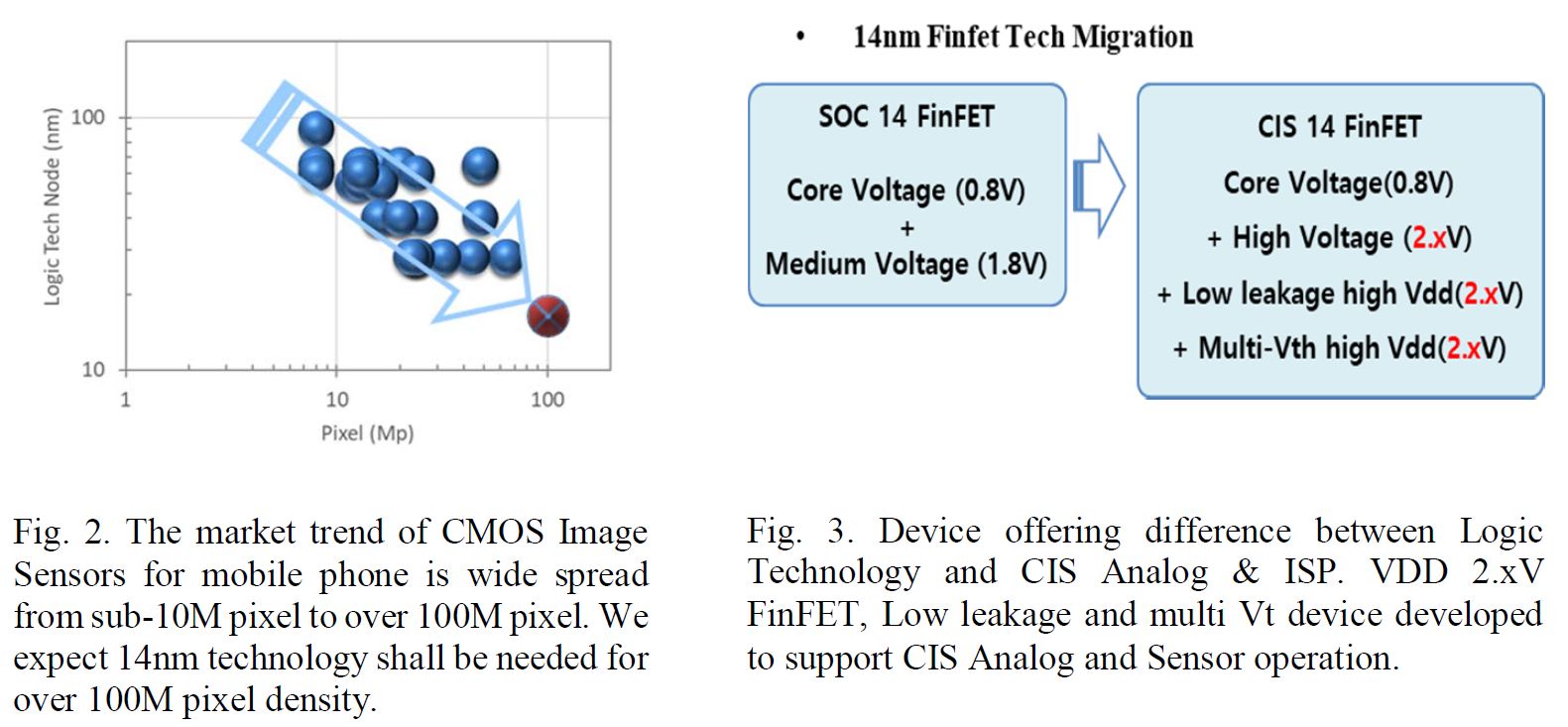

สิ่งที่น่าสนใจคือเซนเซอร์ภาพดังกล่าวต้องใช้แรงดันไฟค่อนข้างสูงในการทำงาน (2 โวลต์ หรือสูงกว่า) ซึ่งแตกต่างจากการออกแบบชิปเซ็ตที่จะให้ใช้แรงดันไฟให้น้อยที่สุดเท่าที่จะเป็นไปได้ เพื่อช่วยลดการใช้พลังงานและความร้อนด้วย
นักวิจัยของ Samsung ได้กล่าวว่า เทคโนโลยี 14 นาโนเมตร FinFET จะช่วยลดการใช้พลังงานลง 42% โดยที่เซนเซอร์ภาพขนาด 144 ล้านพิกเซล จะถ่ายภาพได้ที่ 10 เฟรมต่อวินาที และเมื่อถ่ายภาพที่ความละเอียด 12 ล้านพิกเซล จะรองรับได้ถึัง 30 – 120 เฟรมต่อวินาที (รองรับการบันทึกวิดีโอ) และช่วยประหยัดพลังงานได้สูงสุดถึง 37%
ถึงแม้ว่าทาง Samsung จะยังมิได้เปิดเผยข้อมูลมากนัก แต่การใช้เทคโนโลยีการผลิตระดับ 14 นาโนเมตรนั้น ก็แสดงให้เห็นว่าใช้ทรานซิสเตอร์ขยายสัญญาณที่มาจากพิกเซลพร้อมกับการประมวลผลด้วยฮาร์ดแวร์บนเซนเซอร์ภาพ
